模拟量输出防爆隔离安全栅KDSEXA-31

• 型号： KDSEXA-31
  防爆标志: [Ex ia Ga] ⅡC
  危险区允许输入信号：直流电流信号(具体信号类望评见产品标签)
  输入阻抗：约100Ω
  可向区输出信号
  电流:0(4)mA~20mA；0mA~10mA0
  电压:0(1)V~5V；0V~10V
  如需其它信号类型请订制，具体信号类型详见产品标签
  口输出负载能力：
  电流:0(4)mA~20mA:≤550Ω；0mA~10mA:≤1.1kΩ
  电压:0(1)V~5V:≥1MΩ；0V~10V:≥2MΩ
  如有其它负载需求请订制，详见产品标签
  输出纹波：<5mVrms(负载250Ω)
  配电输出电压(需要时)
  开路电压≤26V，满载20mA输出时电压≥15.5V
  传输准确度：±0.1F·S(25℃C±2℃)
  温度漂移:40ppm/℃
  响应时间：≤0.5S
  响应时间：≤0.5
  介电强度(漏电流1mA，测试时间1分钟：
  ≥3000VAC(本安端/非本安端之间)
  ≥1500VAC(非本安端/非本安端之间)
  缘电阻：≥100MΩ(输入/输出/电源之间)
  电磁兼容：EMC符合IEC61326-3-1
  电源：直流18~32V(典型值24VDC)
  满载功耗：
  24VDC供电，单路满载20mA输出1.3w
  24VDC供电，双路满载20mA输出1.8W
  口认证参数：
  Um：250V AC/DC

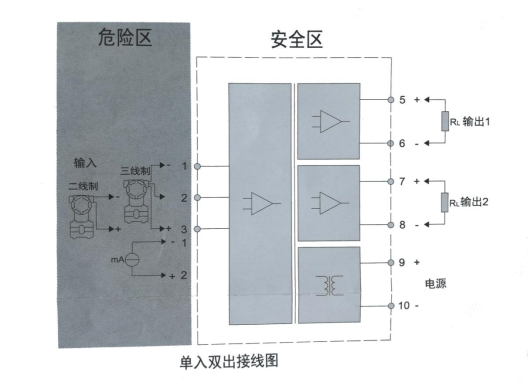

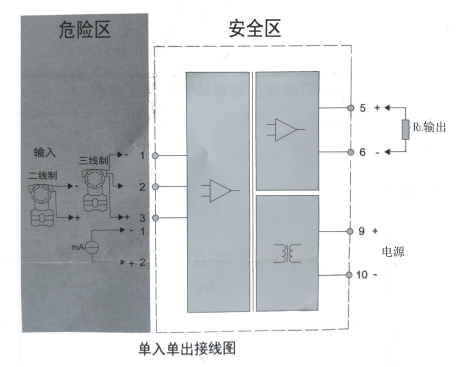

  1,2端子间的本安参数：Uo：8.61V；Co：3.8μF；Lo：999mH；
  1,3端子间的本安参数：Uo：27.3V；Io：92mA；Po：628mW；Co：0.088μF；Lo：4.2mH。


•



  1. 面板指示灯
     PWR：电源指示灯(绿色)。仪表得电时长亮。
     ALM：输入信号状态指示灯，红色。正常工作状态时该指示灯不亮；输入信号故障时该指示灯闪烁；输入信号量程时该指示灯长亮。
  2. 使用环境
     工作中环境温度：-20℃~+60℃
     工作中允许相对湿度:10RH~90RH(40℃)
     工作中允许大气压力:80kPa~100kPa
     储运过程中允许环境温度：-40℃~+80℃
  3. 安装方法

  35mm导轨式安装，安装时请注意卡位稳定、牢固。
  请尽可能垂直安装，以利于仪表内部热量散发。

  1. 注意事项

  安装位置不得有强烈振动，以及来自信号端、电源端及空间的过EC610004系列中第三类工业现场电磁干扰的强度，并使用环境中不得有对金属、塑料件起严重腐蚀作用的有害物质。




•

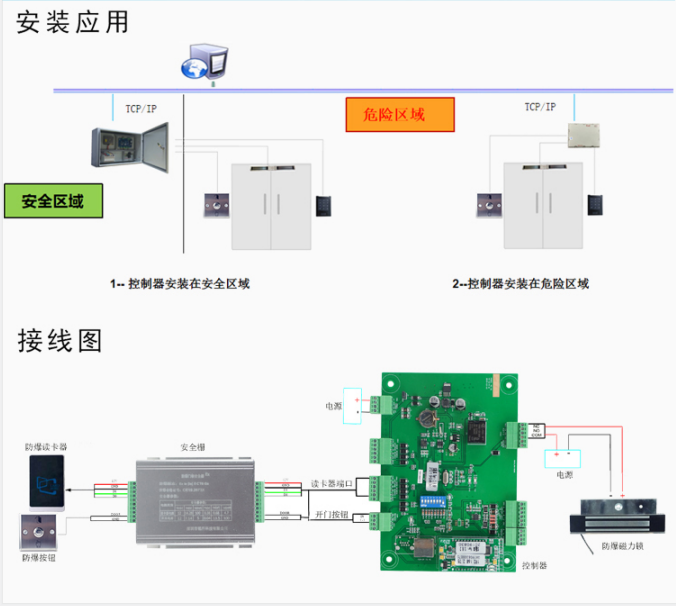

       是将供给危险区设备的电压电流在范围内，因敌障引起的向危险区的传递的装置，读卡器、按钮等得到的在范围内，是本安系统
  的重要组成部分。
       安装在区，连接区电路与危险区电路之间。

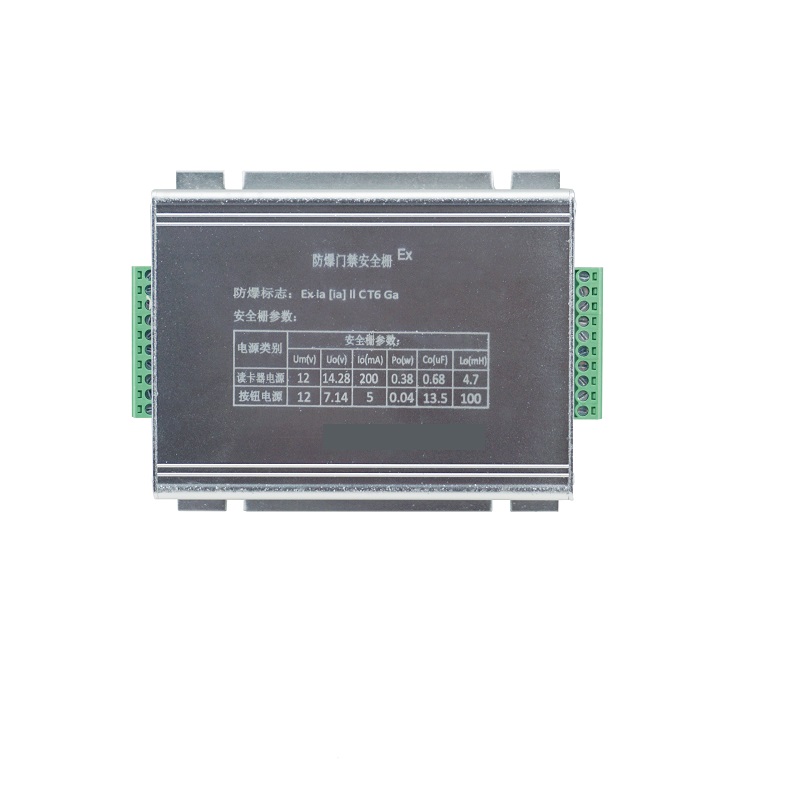

        外壳采用铝合金而成，具有高阻燃性。
