DS-S-OC3401L |
|---|
|
工作原理 |
断电上锁、通电开锁 |
|
工作电压 |
12V DC ±10%（DC24V特订） |
|
工作电流 |
240mA（120mA） |
|
功率 |
2.88W |
|
侧向抗拉力 |
250公斤级（600磅） |
|
工作寿命 |
60万次 |
|
工作温升 |
≤ 常温 +5℃ |
|
环境温度 |
-20～55℃ |
|
环境湿度 |
≤95% |
|
信号功能 |
带门状态（门磁）NO（常开）、NC（常闭）信号输出，门状态信号的过载量不大于DC30V@1.0A |
|
红色线 |
电源正，接电锁电源DC12V正输出端 |
|
黑色线 |
电源负，接电锁电源DC12V负输出端 |
|
绿色线 |
COM（公共端） |
|
橙色线 |
NC （常 闭） |
|
蓝色线 |
NO （常 开） |
|
锁体材质 |
锌合金、紫铜漆包线 |
|
锁体面板材质 |
锌合金整体压铸 |
|

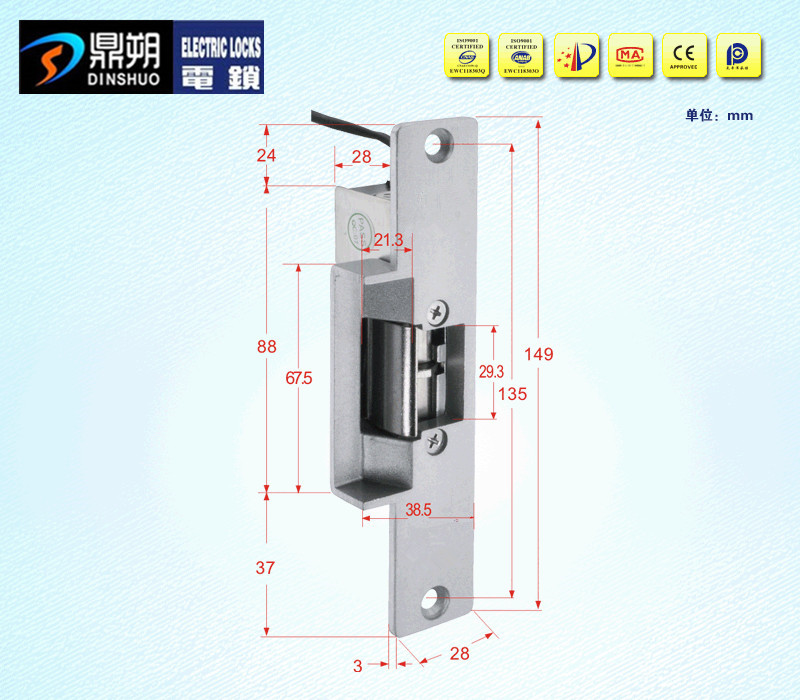

锁体尺寸 |
L88 X W21X H35 (mm) |
|
面板尺寸 |
L149 X W28 X H3 (mm) |
|
锁口尺寸 |
L29 X W17 X S11 (mm) |
|

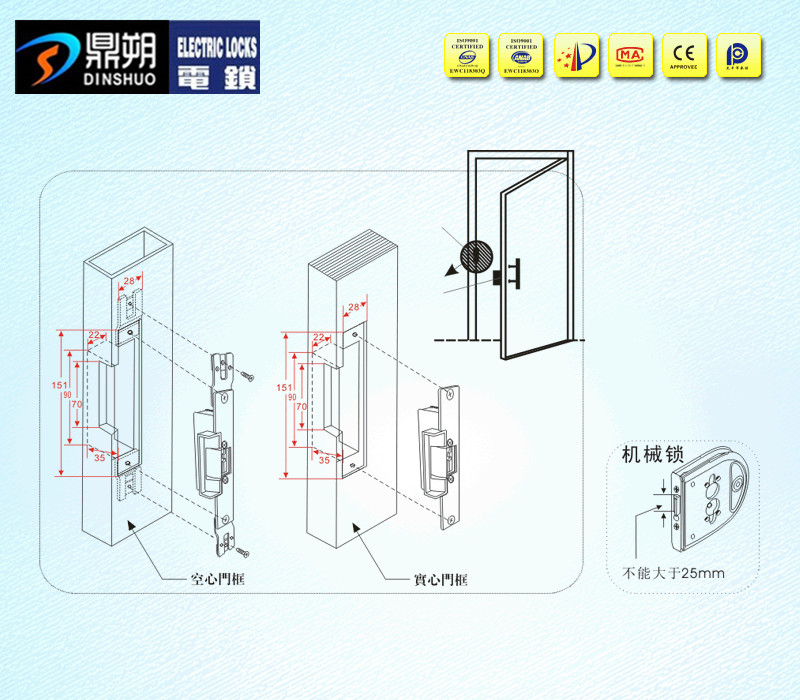

安装类型 |
嵌入式安装 |
|
适用范围 |
应用于90度开木制门 |
|
开门角度 |
90度 |
DS-S-OC3401L装箱单
|
数量(把/箱) |
50把/箱 |
|
净重(公斤/把) |
0.37公斤/把公斤/把 |
|
总重(公斤/箱) |
19公斤/箱 |
|
包装箱规格 |
L335 X W245 X H230 (mm) |
